德国仪表:E+H,wika

威卡WIKA不绣钢电磁流量计

产品时间:2016-12-01 11:14

简要描述:

市场价格: 电议

详细介绍

WKDC1504不锈钢电磁流量计详细介绍

一.概述
  WKDC1504不锈钢电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。不锈钢电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、全不锈钢电磁流量计产品特点

    全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1

    超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

    采用16位嵌入式微处理器,运算速度快 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。

    采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

    管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

    在现场可根据用户实际需要在线修改量程。

    测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

    高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

    具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)

    具有自检与自论断功能。

    小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

    不锈钢电磁流量计内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)

    红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)



三、不锈钢电磁流量计技术参数

公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10~DN1200

管道式橡胶衬里:DN40~DN1200

流动方向:

正,反,净流量

量程比:

150:1

重复性误差:

测量值的±0.1%

精度等级:

管道式:0.5级,1.0级

被测介质温度:

普通橡胶衬里:-20~+60℃

高温橡胶衬里:-20~+90℃

聚四氟乙稀衬里:-30~+100℃

高温型四氟衬里:-20~+180℃

额定工作压力:

(高压可定制)

DN6-DN80:≤1.6MPa

DN100-DN250:≤1.0MPa

DN300-DN1200:≤0.6MPa

流速范围:

0.1-15m/s

电导率范围:

被测流体电导率≥5μs/cm

电流输出:

负载电阻

0~10mA:0~1.5kΩ

4~20mA:0~750 kΩ

数字频率输出:

输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA

供电电源:

AC220V、DC24V或3.6V电池

要求直管段长度

上游≥5DN,下游≥2DN

连接方式:

流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定

防爆等级:

mdIIBT4

防护等级:

IP65,特殊订制最高可达IP68

环境温度:

-25~+60℃

相对温度:

5%~95%

消耗总功率:

小于20W



 四、全不锈钢电磁流量计仪表选型

1.选型代码:

型号

不锈钢电磁流量计说明

WKDC1504 —

-□

-□

通径



















10-2200mm

组合

S

一体型

L

分体型

电极材料

M

不锈钢

T

Ti(钛)

D

Ta(钽)

H

哈氏合金

P

Pt铂

N

Ni镍

输出方式

0

无输出

1

4-20mA/1-5KHz

2

4-20mA

衬里材料

X

橡胶

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡胶

就地显示

0

无就地显示

1

就地显示

通讯方式

0

无通讯

1

RS485

2

RS232

3

Mobdus

4

Hart

接地

0

无接地环

1

有接地环

2

有接地电极

上限流量

(n)

上限流量(量程)m3/h




全不锈钢电磁流量计衬里的选择:

衬里材料

主要性能

适用范围

氯丁橡胶

Neoprene

耐磨性好,有极好的弹性,高扯断力耐一般低浓度酸碱盐介质的腐蚀,不耐氧化性介质的腐蚀。

<80°C,一般水,污水,泥浆,矿浆

聚氨酯橡胶

Polyurethane

有极好的耐磨性能,耐酸碱性能略差。

<60°C,中性、强磨损的矿浆,煤浆、泥浆。

聚四氟乙烯

PTFE

化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,浓碱和各种有机溶剂,不耐三氟化氯、高温二氟化氧。

<180°C,浓酸、碱等强腐蚀性介质,卫生类介质。

F46

化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿,但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好,耐磨性好于PTFE,具有较好
的抗撕裂性能。

<180°C,盐酸、硫酸、王水和强氧化剂等,卫生类介质



 电极材料的选择:

材质

耐腐蚀性能

316L

对于硝酸、室温下<5%的硫酸,沸腾的磷酸、碱溶液;在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。

哈氏合金HB

耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。

哈氏合金HC

耐氧化性酸如:硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀,不耐较纯的还原性酸(硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸和含有Fe、Cu离子的介质)时则腐蚀大为降低。

具有优良的耐腐蚀性和玻璃很相似,除了氢氟酸、浓硫酸外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和175°C以下的硫酸)的腐蚀,在碱中不耐腐蚀。



全不锈钢电磁流量计口径及流量的选择
公称通径(mm)
可测量流量范围(m3/h
有效测量流量范围(m3/h
公称通径(mm)
可测量流量范围(m3/h
有效测量流量范围(m3/h
10
0.0142~3.3912
0.0848~2.826
300
12.717~3052
76.302~2543
15
0.0318~7.6302
0.1908~6.3585
350
17.31~4154
103.86~3461
20
0.0566~13.5648
0.3392~11.304
400
22.61~5425
135.65~4521
25
0.0883~21.195
0.5298~17.6625
450
28.62~6867
171.68~5722
32
0.1447~34.7258
0.8682~29.9382
500
35.33~8478
211.95~7065
40
0.2261~54.2592
1.3565~45.216
600
50.87~12208
305.2~10173
50
0.3533~84.78
2.1195~70.65
700
69.24~16616
415.4~13847
65
0.5970~143.28
3.5819~119.39
800
90.44~21703
542.6~18086
80
0.9044~217.03
5.4259~180.86
900
114.46~27468
686.7~22890
100
1.413 ~339.12
8.478~282.6
1000
141.3~33912
847.8~28260
125
2.2079~529.87
13.2468~441.56
1200
203.5~48833
1221~40694
150
3.1793~763
19.0755~635.85
1400
277~66467
1662~55389
200
5.652~1356
33.912~1130.4
1600
361.8~86814
2171~72345
250
8.8313~2119
52.9875~1766
1800
457.9~109874
2747~91562

电磁流量计


如何在管道上安装:

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;

 电磁流量计
应安装在管道上上升处;
电磁流量计

在开口排放管道安装,应安装在管道的较低处;

 电磁流量计
若管道落差超过5m时,在传感器的下游安装排气阀;
电磁流量计

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
电磁流量计

传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
电磁流量计

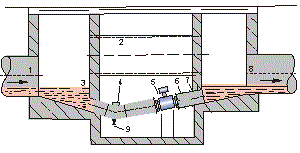

在测量井内安装流量计的方式
电磁流量计

1、入口
2、溢流管
3、入口栅
4、清洗孔
5、流量计
6、短管
7、出口
8、排放阀

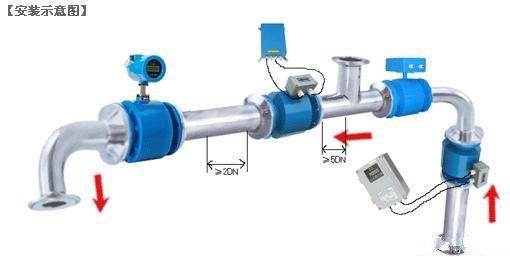

如何正确选择安装节点:
  不锈钢电磁流量计正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
·非测量电极的轴线必须近似于水平方向;
电磁流量计

·测量管道内必须完全充满液体;
电磁流量计

·流量计前方最少要有5* D(D为流量计内径)长度的直管段,后方最少要有3* D(D为流量计内径)长度的直管段;
· 流体的流动方向和流量计的箭头方向一致;
·管道内要有真空会损坏流量计的内衬,需特别注意;
·在流量计附近应无强电磁场;
·在流量计附近应有充裕的空间,以便安装和维护;
·若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
电磁流量计



电磁流量计   SUS316L不锈钢电极
电磁流量计钛电极
电磁流量计   钽电极
电磁流量计       橡胶衬里示意图
电磁流量计          PO衬里示意图
电磁流量计          四氟衬里示意图
