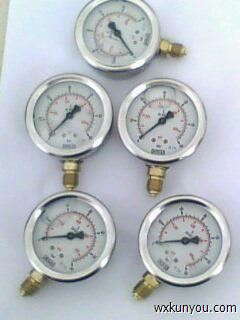

WKYX-60/100/150电接点压力表详细介绍
WKYX-60/100/150电接点压力表为能适应被测对象的各异和需求，本系列电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。鉴于本系列电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
电接点压力表广泛应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。通常，仪表经与相应的电气器件（如继电器及变频器等）配套使用，即可对被测（控）压力的各种气体与液体介质经仪表实现自动控制和发信（报警）的目的。
产品应用
在电接点压力表装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
在电接点压力表装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
结构原理
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。一般电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，不锈钢电接点压力表用于测量对不锈钢不起腐蚀作用的气体、液体介质的正负压力并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警的目的。
电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。一般电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，不锈钢电接点压力表用于测量对不锈钢不起腐蚀作用的气体、液体介质的正负压力并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警的目的。
电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
安装方式:
1.径向直接安装
2.轴向直接安装
3.径向带前边直接安装
4.轴向带前边直接安装
1.径向直接安装
2.轴向直接安装
3.径向带前边直接安装
4.轴向带前边直接安装
接点电气参数
最大功率:10W/30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
最大功率:10W/30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
电器原理
以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。
控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。
以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。
控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。
接液材质
电接点压力表的材质为：铜合金、304不锈钢、316不锈钢或做成隔膜式等。
电接点压力表的材质为：铜合金、304不锈钢、316不锈钢或做成隔膜式等。
电接点压力表主要技术指标及功能
|
产品名称
|
产品型号
|
公称直径（mm）
|
精度等级
|
测量范围（Mpa）
|
连接螺纹
|
触头功率（VA）
|
最高工作电压（V）
|
控制方式
|
|
电接点压力表
|
WKYX-60
|
Φ60
|
2.5
|
0～0.1～60
|
M14×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
WKYX-100
|
Φ100
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
|
WKYX-150
|
Φ150
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
|
磁助式电接点压力表
|
WKYXC-100
|
Φ100
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
WKYXC-150
|
Φ150
|
1.6
|
0～0.1～100
-0.1～0～2.4
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
|
氧气电接点压力表
|
WKYOX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
WKYOX-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
|
氨用电接点压力表
|
WKYAX-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
WKYAX-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
10
|
DC220V或AC380V
|
上下限
|
|
|
耐震电接点压力表
|
WKYNXC-100
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
WKYNXC-150
|
Φ150
|
1.6
|
0～0.1～60
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
|
不锈钢电接点压力表
|
WKYXC-100B/150B
|
Φ100
|
1.6
|
0～0.1～60
|
M20×1.5
|
30
|
DC220V或AC380V
|
上下限
|
|
备注：如果对仪表连接螺纹或其它方面有特殊要求时，请与公司协商订做。
|
||||||||
