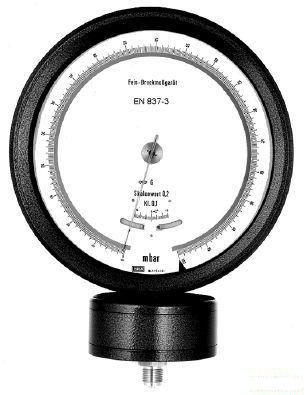

膜片敏感元件是带有波浪的圆形膜片,膜片本身位于两 个法兰之间,或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小 弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定,所以其防振性较好。膜片压力表可达到很高的过压保护(比如膜片贴附在上法兰盘上)。膜片还可以加上保护镀层以提高防腐性。利用开口法兰,冲洗,开口等措施可用膜片压力表测量粘度很大的,不清洁的及结晶的介质。膜片压力表的压力测量范围在0...16mbar及0...40bar测量精度在1.6或2.5
|
