人机接口功能

本章讲述高性能信息命令中心（高性能ICS）的人机接口功能。实际操作可参见培训中心用课本。

目             录

6.1 关键词条 1
6.2 高性能型ICS的功能结构 2
6.3 操作画面概况和切换 3
6.3.1 操作画面概况 3
6.3.2 多显示器（CRT）操作 4
6.4 显示画面的类型 5
6.5 窗口操作功能 7
6.5.1 操作窗口 8
6.5.2 系统信息区 9
6.6 多媒体功能 10
6.7 应用容量 11

6.1 关键词条

下列各项为本章中将研究的内容。
（1）ICS的各种功能 6.2
（2）操作画面类型 6.3
（3）操作组 6.3
（4）全尺寸画面 6.4
（5）半尺寸窗口 6.4
（6）放大1.5和4倍的画面 6.4

6.2 高性能型ICS的功能结构

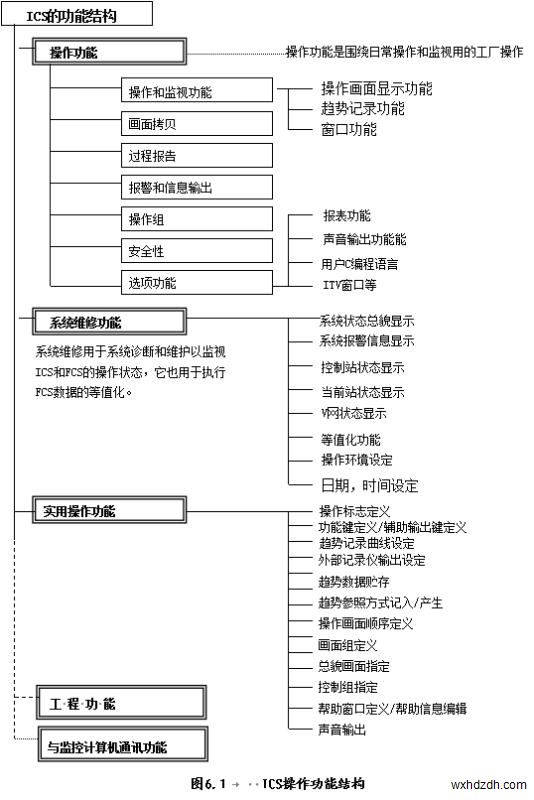

图6.1   ICS操作功能结构

6.3 操作画面概况和切换
6.3.1 操作画面概况
ICS具有一套操作画面，用于监视和操作。图6.2表示了如何进行这些画面彼此间的切换。每个画面的均可用触屏功能、功能键、软键和键盘上的画面调用键调出。

图中说明英文文字如下:
Operator Guide Message Panel: 操作指导信息; Graphic Panel: 图像画面;
Alarm Summary Panel:报警汇总画面;  Control Group Panel:控制组画面;
Trend Group Panel:趋势组画面;  Switch with keyboard : 用键盘切换;
Switching to other operation panel:切换到其他操作画面;
Tuning Panel:回路调节画面;  Trend Point Panel:趋势点画面;
Overview Panel:总貌画面.

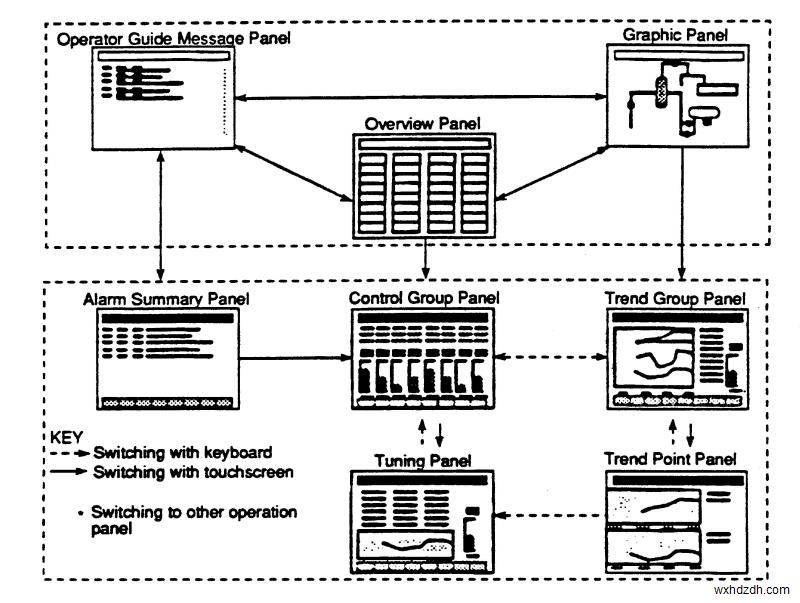

图6.2    操作画面的切换

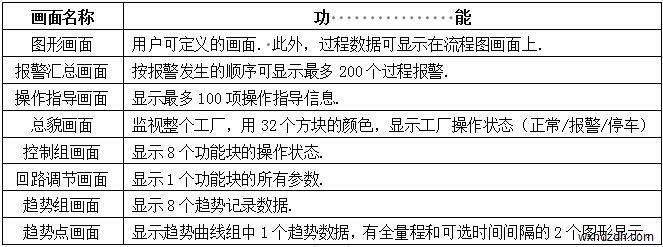

       表6.1    操作画面

6.3.2 多显示器（CRT）操作
 ICS具有连接两台或多台显示器协同操作的功能。

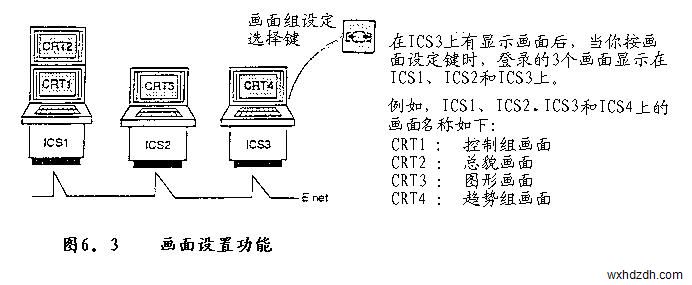

画面组功能
用户可事先登录画面组合并同时将它们显示在指定的显示器上。当有两台或多台ICS，或使用层叠式ICS时，画面组功能是很有用的。

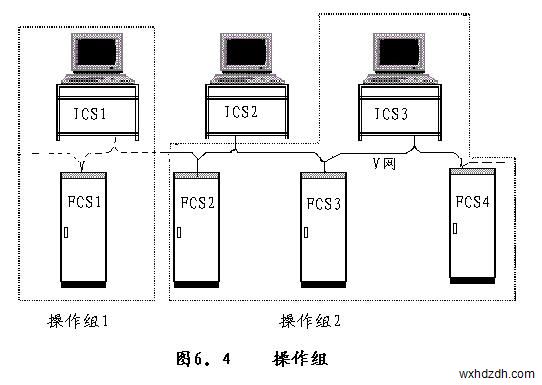

操作组
当系统中含有我台ICS时，操作组用来指定某些ICS站和FCS站为一个组负责指定车间（装置）的操作控制。某一操作组内的ICS不接受来自组外工厂部分的报警和信息。在图6.4上，ICS1仅接受来自FCS1的报警和信息，而ICS3仅接受FCS2，FCS3和FCS4来的报警和信息。ICS2不属于任何指定的操作组，它接受系统中所有FCS来的报警和信息.

6.4 显示画面的类型
 下列尺寸的画面可显示在ICS 的主画面上。
 ①全尺寸画面
全尺寸画面是指1280×943点阵的画面，它可显示满（CRT）主画面的全部表面。它是ICS的基本显示形式。

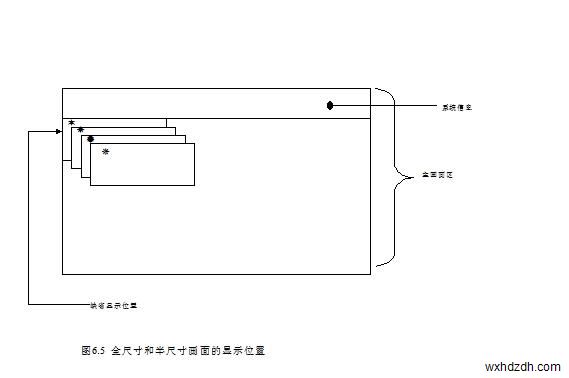

 ②半尺寸窗口
半尺寸画面为640×442点，它的高度和宽度均为全尺寸画面的一半。最多可以有4个半尺寸窗口同时显示。除了在图像画面上指定位置的外，半尺寸窗口显示在主画面的左上方，按画面的优先度，一个重叠在另一个之上。

③放大的1.5倍和4倍显示的画面
图像画面显示的图形可以放大，显示面积为全尺寸画面的1.5倍或4倍，使用大画面滚动功能实现显示。

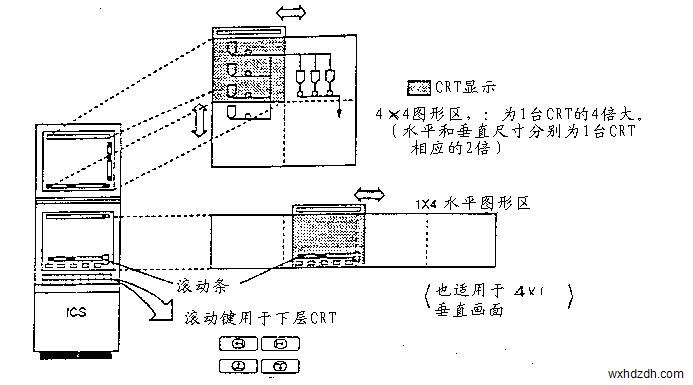

图6.6   图形画面上的放大显示（本例中为放大4倍）

6.5 窗口操作功能
ICS备有多窗口功能.
在画面上不需要连接监控的信息，需要时可用窗口显示。由于窗口操作功能消除了调用其他画面时需要的详细的调用信息，使监控和操作简单容易。
借助触屏操作选择窗口，可完成画面切换、窗口切换和显示操作指示信息。
通过窗口功能，可用窗口显示上位监控机来的信息。
将多媒体功能和窗口功能结合，在窗口中可显示工业电视的图像。
半尺寸窗口可在一台CRT上连续显示4个画面。

6.5.1 操作窗口
备有13种操作窗口。使用触屏操作的一次触屏或软键操作，均可调出操作窗口。图6.7为1个画面显示几个窗口的例子。表6.3列出了各类操作窗口的说明。

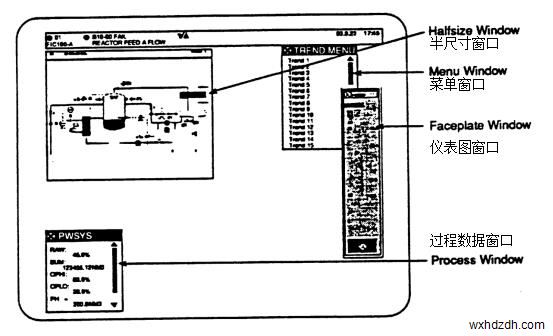

图6.7    窗口显示的例子

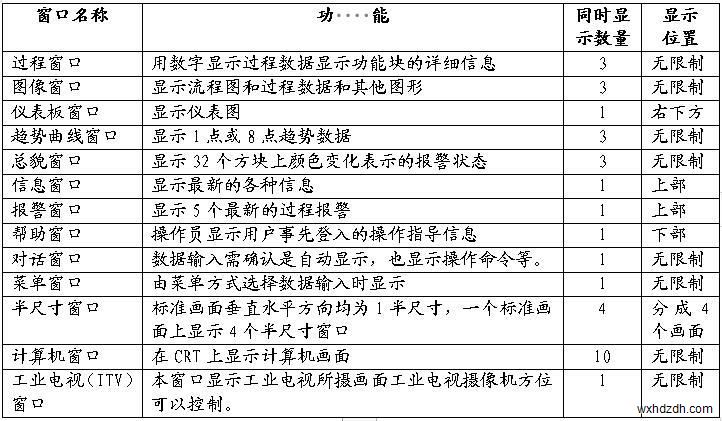

表6.2   操作窗口一览表

6.5.2 系统信息区
位于画面顶部的系统信息区显示各种信息。该区域内有5种触屏点可用于调出相应的画面或窗口 。

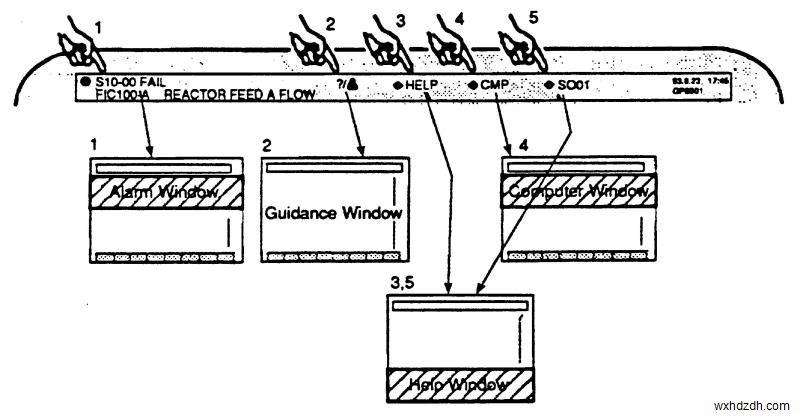

图6.8  在画面的系统信息区触屏切换窗口

6.6 多媒体功能
通过集成可能的人机接口设备，围绕ICS可构成用于工厂操作的多媒体系统。（见图6.9）.

ICS画面图像和其他站的图像可用大屏幕显示
一台ICS可显示工业电视（ITV）图像
无线通讯
手持终端

Remote control unit:远程控制单元; Speaker:扬声器; Amplifier:放大器材;
Remote control terminal: 遥控终端; controller: 控制器;
Video projector: 投影仪;  Radio communication:无线通讯;
Example of display:显示例子;  Hand-held terminal:手持终端

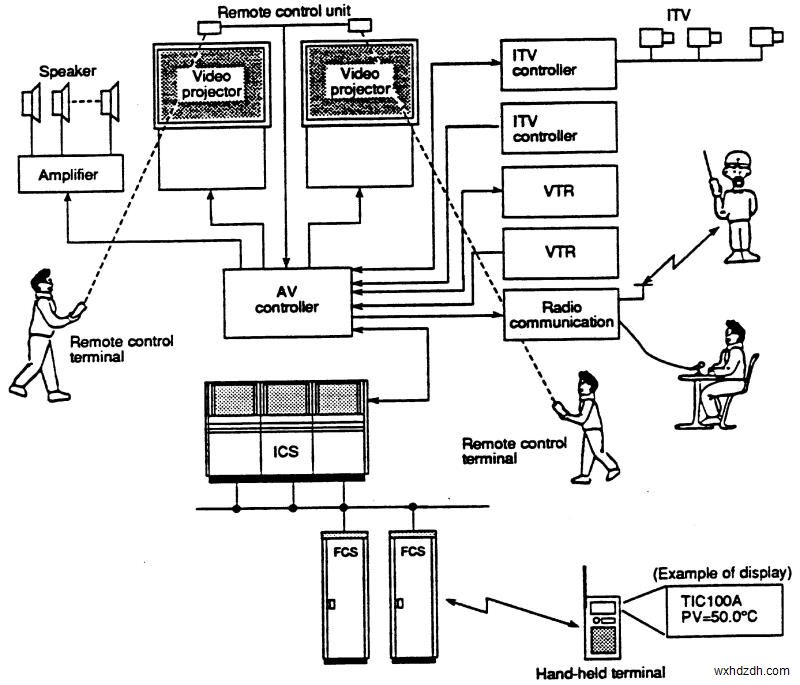

图6.9   多媒体系统构成例子

6.7 应用容量

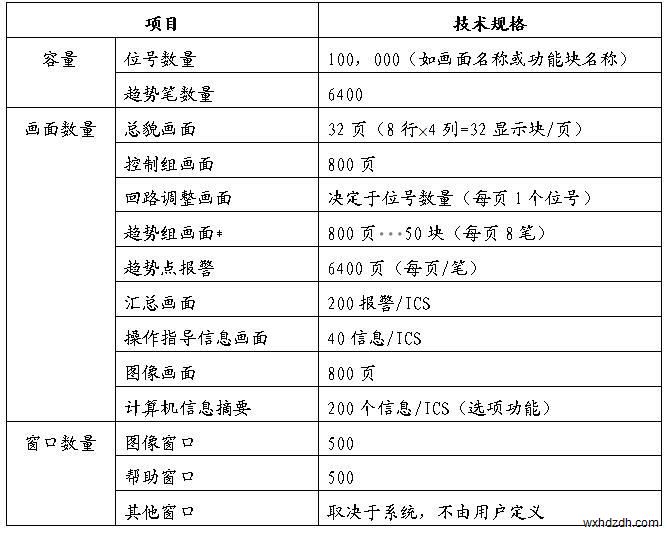

    表6.3  ICS的最大应用数量

ICS能读取经E net连接的其他ICS上的趋势数据.
