ICS的结构和组件

ICS是监视和操作站，本章讲述其硬件结构和外围设备。

目          录

4.1 关键词 1
4.2 系统结构 2
4.3 ICS和它的各种操作组件 4
4.4 冗余度和可靠性 7

4.1 关键词
为本章将研究的内容.

（1）ICS的结构 4.2
（2）操作键盘 4.3
（3）工程键盘 4.3
（4）工作方式转换开关 4.3
（5）功能键 4.3
（6）鼠标 4.4
（7）冗余度和可靠性 4-6

4.2 系统结构
（1）系统结构

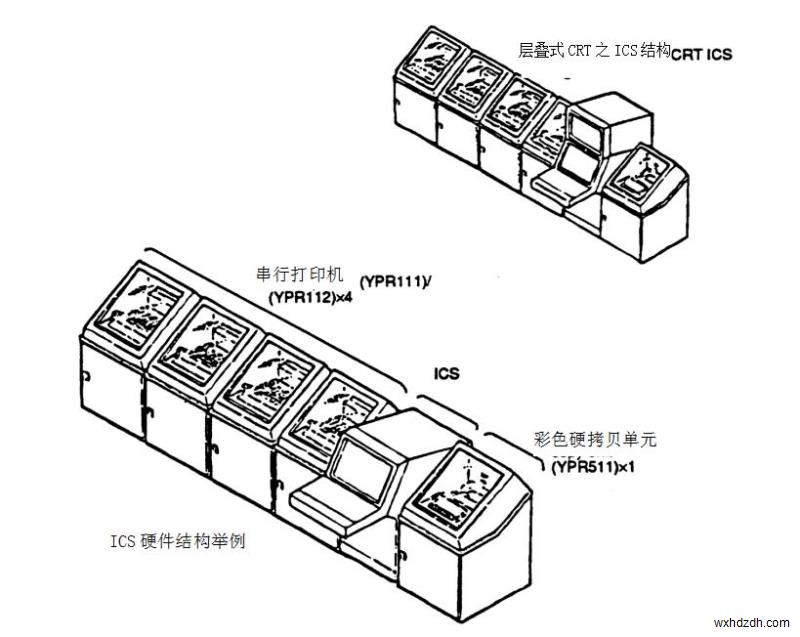

图4.1显示的例子，是以ICS作为人机界面，与串行打印机和彩色硬拷贝单元组成的系统结构。

图4.1   具有人机界面的系统结构


根据CRT显示格式，有两种类型
1．ICS：21″CRT×1
2．层叠式ICS：21″CRT×2

这两种类型除CRT结构、某些显示能力和操作外，它们在功能上是一致的，完成同样的画面操作。
（2）可连接到ICS上的外围设备数量。

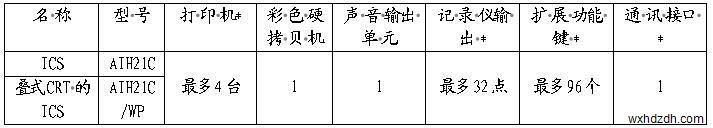

表4.1   可与 ICS连接的外围设备数量

说明：可接的打印机和通讯口总数最多为4个。作记录含义输出和扩展功能键，需用一个通讯口。
*需用RS71通讯卡。

4.3 ICS和它的各种操作组件
一台ICS由CRT显示器、操作键盘、鼠标、工程和智能部件组成。
图4.2所示为ICS的外观和组件名称。

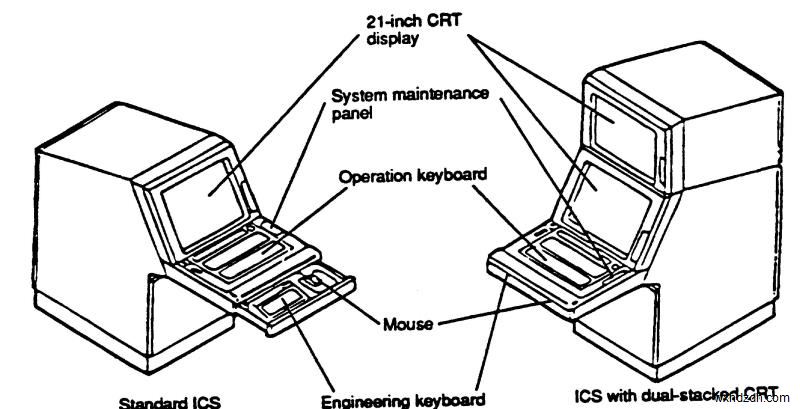

Display:显示器 System maintenance panel:系统维修面板 Operation keyboard:操作键盘 standard ICS;标准ICS  Engineering keyboard:工程键盘 Mouse:鼠标 ICS with dual-stacked CRT:带层叠CRT的ICS。

                    图4.2 ICS站的外观和组件名称

（1）显示单元
为一台带触屏功能 的21″分辨率的CRT，可完成16色全图像显示。

（2）操作键盘
操作CS的监控。它使用防尘防湿薄膜键，还包括基于“一触”操作概念功能键组。主要的键及其功能如下所述。
图4.3为操作键盘的外形。
①功能键
         功能键为64个用于触发应用程序，调出画面和窗口的“一触”的操作键。
         每个键均有一个LED指示灯和描述键定义功能的区域。
②控制键
控制键主要用于改变反馈控制的设定值，操作输出值和块的工作方式。这些键可同进操作8个回路块。
③画面调用
画面调用键用来从各种类型的画面中选择需要的画面。
④数据输入键
数据输入键用来指定位号和输入数据。

⑤钥匙锁定方式开关
钥匙锁定方式开关位于键棠左上方，用来选择通过键盘允许进行的操作。确切地说，这个开关规定的操作范围取决于安全要求和操作组划分。
KEY-0FF位置：仅能完成系统生成时定义的操作和监控功能。
KEY-ON位置：除KEY-OFF能完成的功能外，加上控制参数的改变和实用功能，包括站的维修功能。
钥匙和工作方式间的对应关系。

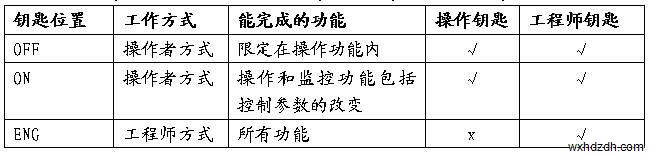

表4.2 用于钥匙锁定方式开关的操作和工程师钥匙保证工作方式的安全

⑥状态显示灯LED
 状态显示灯LED指明电源状态（POWER），系统操作状态（READY）和干电池态（BATTRY）。

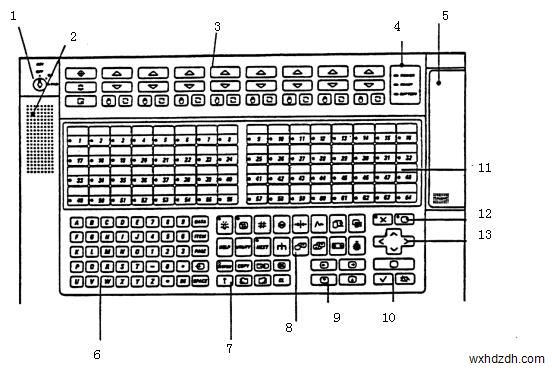

1:键锁定工作方式开关    2:蜂鸣器(内装喇叭)  3:控制键
4:状态显示LED        5:系统维修板面    6:数据输入键
7:辅助画面调出键     8:画面调用键       9:滚动键
10:报警确认键     11:功能键   12:操作确认键    13:光标键

          图4.3 操作键盘外形
（3）鼠标
ICS有一个3按键鼠标。
鼠标用来选择CRT上（画面上）显示的项目。

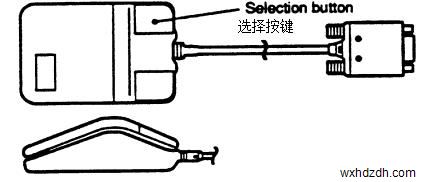

当前鼠标的位置在画面上用鼠标光标 表示（在标题条内显示为[]。称之为选择按键的左侧按键是使用频度最高的按键，图4.4为鼠标的俯视和侧视图。

（4）工程键盘

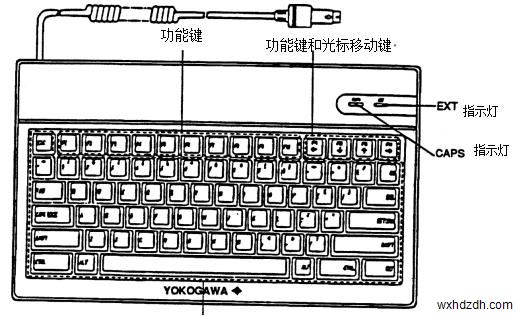

工程键盘主要用于C语言编程和实用功能操作，平时放在操作键盘桌内部。它和打字机键盘一样为全程击键，外形如图4.5所示。

字符键

               图4.5   工程键盘外形

（5）数据处理单元
ICS使用最新的电子技术，有两台Montorola32位MC68040微处理器和显示处理。主内存和硬盘存贮容量也有很大的增加。

4.4 冗余度和可靠性
高性能的ICS站能配置双重硬盘，或称镜像盘。每套盘中的数据完全相同，当有一套       盘故障时，操作和监控可由另一套盘继续。
